单相电力hjc黄金城仪表可对电网中的单相电压、电流、频率的电参数测量和显示，采用LED方式显示，具有4~20mA或0~5V模拟信号输出，RS-485数字接口等功能。该系列采用单片机+高速AD转换器设计，互感器隔离输入，比传统的单相电流电压及频率表显示更精确，可靠性更高，抗干扰能力更强等，产品符合国际DLT721-2000、IEC6100-4。
具有以下特点：
1、 量程自动转换，具备0.000-9999之间自动切换。
2、 单片机设计，隔离式输入，稳定性更高，抗干扰能力更强。
3、 高精度采样，真有效值测量，精度高达0.2级。
4、 具有模拟信号输出，4~20mA或0~5V （选配）
5、 具有RS-485数字接口（选配）
|

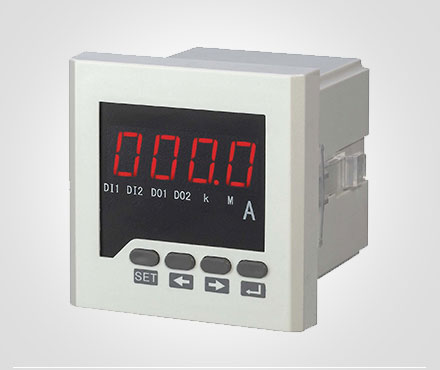

96*96单相电流数显表 |
||
|
性能特点 |
高精度测量单相交流电压或直流电压 |
|
|
提供数码管显示，本地数据查询 |
||
|
电流变比可编程设置 |
||
|
支持RS-485通讯，Modbus-RTU协议 |
||
|
支持开关量输入、开关量输出、模拟量变送输出 |
||
|
辅助电源：AC/DC 80V~270V、AC220V、AC380V、AC100V |
||
|
多种外形选择，满足不同柜体电气回路的要求 |
||
|
技术指标 |
测量精度 |
电流： 0.5级 |
|
信号输入 |
接线方式：电流三相四线、三相三线 |
|
|
额定：AC 1A、AC 5A |
||
|
过负载：1.2倍(持续)，10倍/5秒(瞬时) |
||
|
功耗：<0.4VA/相 |
||
|
阻抗：<20mΩ |
||
|
频率：45~65Hz |
||
|
辅助电源 |
工作范围：AC/DC 80V~270V、AC220V、AC380V、AC100V |
|
|
功耗：<4VA |
||
|
功能？ |
通讯接口：1路RS-485通讯，Modbus-RTU协议 |
|
|
波特率：1200~9600bps，默认2400 bps |
||
|
开关量输入：支持4路干结点输入 |
||
|
开关量输出：支持3路继电器输出，容量：AC 250V/5A，DC 30V/5A |
||
|
变送输出：支持3路模拟量输出：0/4~20mA或0~5/10V |
||
|
环境 |
工作温度：-10℃~+55℃ |
|
|
存储温度：-25℃~+70℃ |
||
|
相对湿度：≤93%，无腐蚀性气体场所 |
||
|
海拔：≤2500m |
||
|
安全 |
绝缘电阻： >100MΩ |
|
|
交流耐压：AC 2KV |
||
|
电磁兼容性能 |
静电放电：4级 |
|
|
电快速瞬变hjc黄金城群：4级 |
||
|
浪涌(冲击)：4级 |
||
|
外形尺寸 |
面框尺寸(mm)：120×120；80×80；96×48；96×96；80×80；48×48； |
|
|
开孔尺寸(mm)：111×111；76×76；92×45；92×92；68×68；45×45； |
||
